poe交换机搭建摄像机 通信方案

1. 背景分析

随着做无线监控的项目工程越来越广泛应用,安防市场上越来越多的运用到了poe交换机来进行网络和供电传输,解决了布线的困难。高清网络成为当前视频监控领域的发展主流,带poe接口的网络摄像机在市场上使用越来越多。在整个高清网络监控系统中,作为中间传输的设备——poe交换机承担起视频信号的桥梁,扮演着重要的角色,其将整个网络监控系统窜连在一起,实现视频信号稳定、高效、快捷的传输.

现如今poe技术已经被广泛运用于安防监控等行业中,特别在户外远距离无法布线的情况下,以poe供电技术为依托的poe交换机更是受到热捧,poe交换机未来发展趋势将偏向更高功率,更安全,更稳定。



2. 需求分析

1. 减少布线的成本,节约时间

2. 供电的安全性

3. 简便安装,减少部分地方限制无法布线的困难

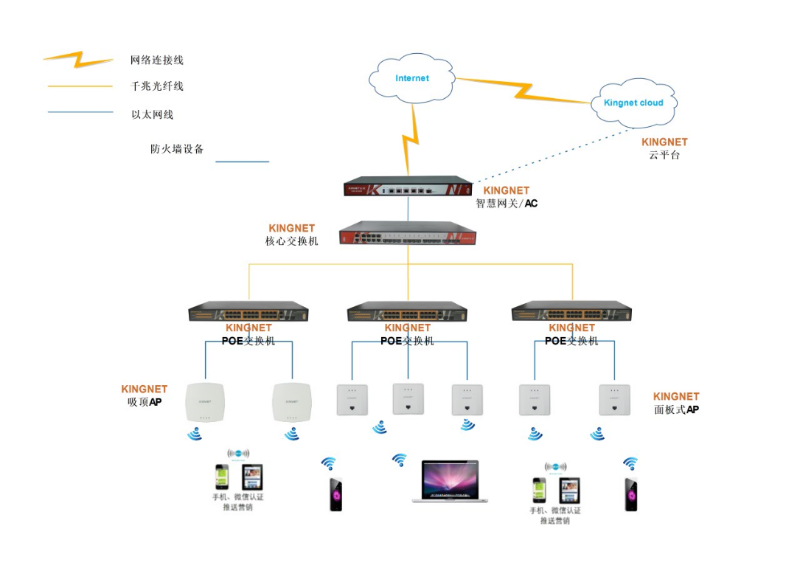

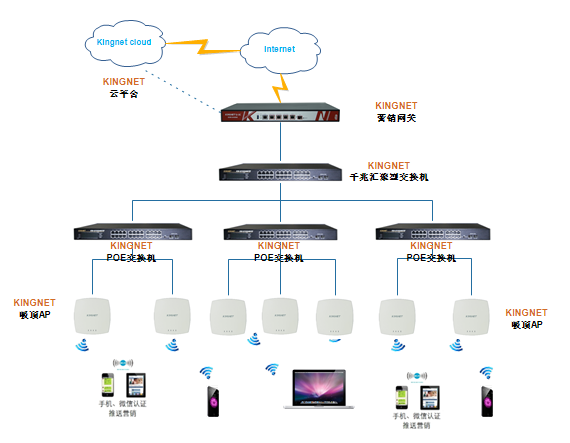

3. 组网设计

4. 方案特点

采用poe交换机给摄像机供电,同时能够通信,一举两得;

poe供电节能安全,避免了雷雨天气导致的漏电情况;

poe交换机搭建摄像机不受时间、地方的限制,组网方便,摄像机可以任意选择地方

性价比高,节约设备和人力成本;





5. 相关设备列表



名称型号描述
路由kn-mac520

●19寸铁壳,5口千兆商业营销型路由器,

●1个wan口,1个lan口,3个wan/lan口(支持软件切换);

●支持多wan口模式,防雷设计,集多wan智能路由器、ac管理器、认证服务器于一体;

●cpu mt7621a,dram 128mb,flash 16m,支持管理32个ap和最多150个终端;

●支持智慧wifi营销系统:可自定义wifi认证页面,支持手机短信认证、qq、微博、微信、身份证认证等多种认证上网方式,并结合金浪智慧wifi云平台,可实现认证信息链接分享,商家帐号关注,广告消息推送等营销功能,对商家的尊龙凯时人生就是博官网登录主页、品牌形象进行推广、宣传。

poe交换机

kn-s1128fpe

●19英寸标准机架式,28口百/千兆poe供电交换机

●24个百兆电口(poe供电) 2个上联千兆电口 2个上联千兆光口

●支持ieee802.3af/ieee802.3at,单端口供电最高30w;

●智能功率管理,端口智能启动,poe max检测

●传输距离一键切换,最远可传输250m,vlan隔离,抑制网络风暴

●背板带宽:12.8gbps,整机最大poe供电功率400w
